sonorisation

L'architecture

Philosophie:

  • Solution compacte et légère sans câblage lourdingue
  • Une régie façade indépendante de la régie retours

Principe:

  • Une régie façade sur M32, une régie retours sur tablette.
  • Une X32R côté cour, une X32R côté jardin
  • Un anneau de bus AES50 (en vert) pour router tous les signaux audio à toutes les boîtes
  • Des signaux analogiques en entrée (orange) et en sortie (bleu) les plus courts possibles


Le Rack XR32

Intro

Contraintes : Solution en 2 blocs adaptables entre la diffusion en presta & installation dans 2 salles de répétition en statique au studio.

Principe : 2 Racks 4U 60cm our une XR32 + un tiroir 1U pour la Tablette de contrôle. Pour le câble, des enrouleurs de 75m à connectique RJ45 Neutrik-etherCON faits pour passer de l'AES50.

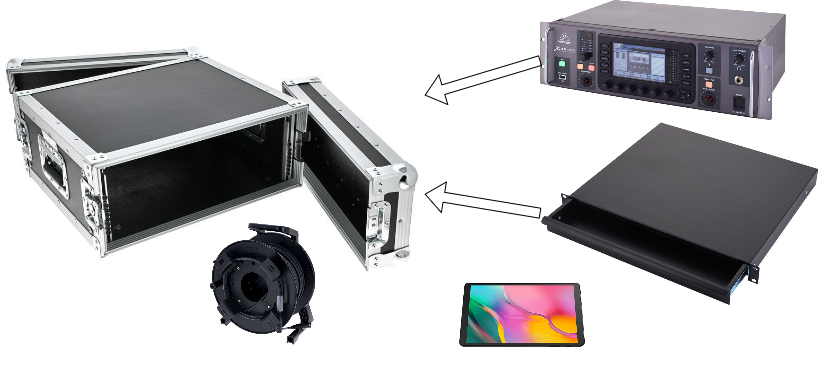

Architecture

Du solide, du fonctionnel!


Spécification Détaillée

Pour un Rack :

Poids

Rack - 11kg ; X32 Rack - 6.5kg ; Tiroir - 5kg ; Tablette 500g - Multiprise + Chargeur - 300g

Total : 23.3 kg /!\ Il sera un peu lourd à porter

Taille

132 x 483 x 287 mm (5.2 x 19 x 11.3“

Puissance

60W / Rack - Pas négligeable, mais en comparaison avec une console 32 tranches analogique… c'est donné :)

Evironnement

Donné pour -5°c / +40°c Ambiant -

/!\ 55°c aurait été bien pour l'été, mais bon quand tu vois que Mackie ne garantit meme pas le fonctionnement en dessous de 0°c, au moins eux ils ont testé à -5°c!

Réflections

En y réfléchissant, le tiroir est indispensable, ça te permet:

  • d'avoir une solution “road-friendly” en habillant le tiroir avec une mousse conformée à la tablette
  • d'avoir un endroit ou imposer le rangement de la tablette quand tes racks sont en mode “local de repete” à la maison (la tablette ne trainera pas!)
  • de charger la tablette en position rangement en passant un cable USB 5V : la tablette est maintenue en condition optimale
  • option à regarder: tiroir fermant à clef, comme ca quand tu es sur presta et que tu veux aller prendre un café, la tablette est sous clef…

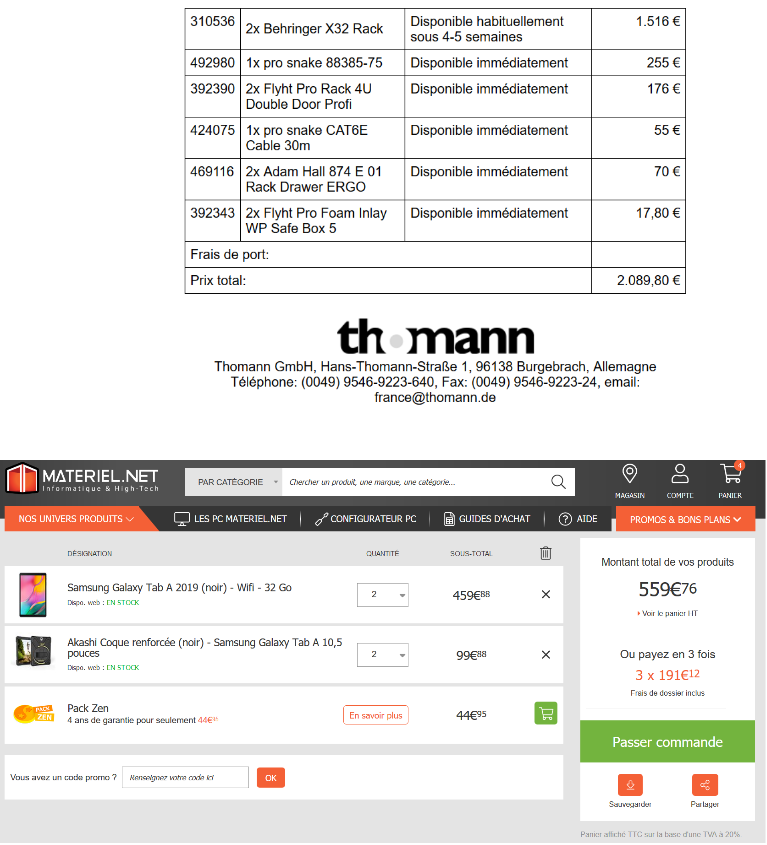

Devis continu

Seconde estimation :

Optimisations possibles : Rack en plastique en lieu et place du rack bois =⇒ Gagne 5 kg pour +12€ devis.png
